■ 产品全称： 离心法预应力混凝土弧形板桩（代号：H-BZ）

■ 常用规格： H-BZ-250型（有效挡土宽度605mm）、H-BZ-300型（有效挡土宽度725mm） H-BZ-450型（有效挡土宽度1085mm）。

■ 产品特点： 预应力混凝土弧形板桩（H-BZ板桩）是结合传统板桩与现代化离心法制桩工艺，通 过合理组合配筋点位与优化成型工艺而生产形成的一种新型截面形状的、具有榫卯咬合 特点的装配式预制支护桩，产品的混凝土密实度高、桩身强度高。 采用工厂化生产，质量可控，综合性价比高。结构性能稳定耐久，免后期维护。 ■ 适用范围： 小规格H-BZ桩型适用于低悬臂高度、弯矩性能要求低的水利护岸、堤防加固、市政 排水、人工景观湖岸等工程。

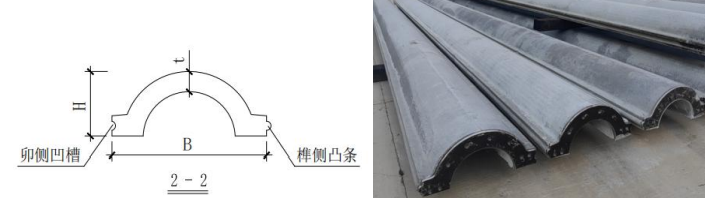

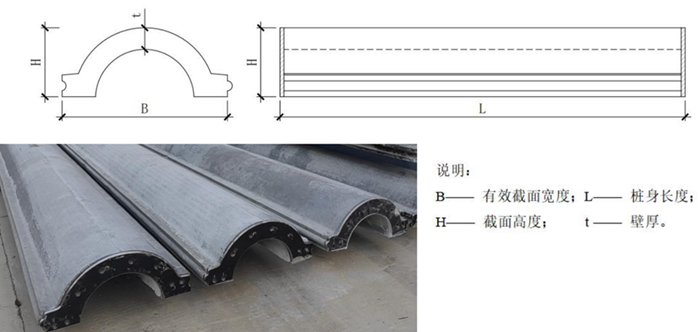

■ 产品结构： 产品截面主体呈圆弧状，两侧设有带翼缘的卯榫结构，通过桩体两侧卯榫嵌合形成 紧密拼接组合的排桩整体结构，从而形成“排桩式挡土墙”的效果，如下图所示：

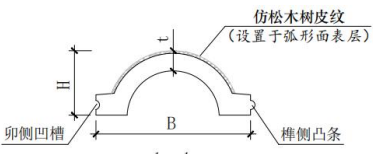

■ 产品外观： 根据外观区分为： 仿木型 与 普通型

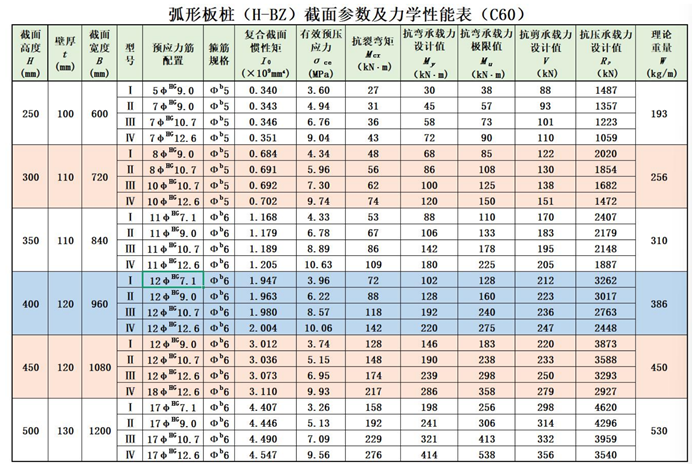

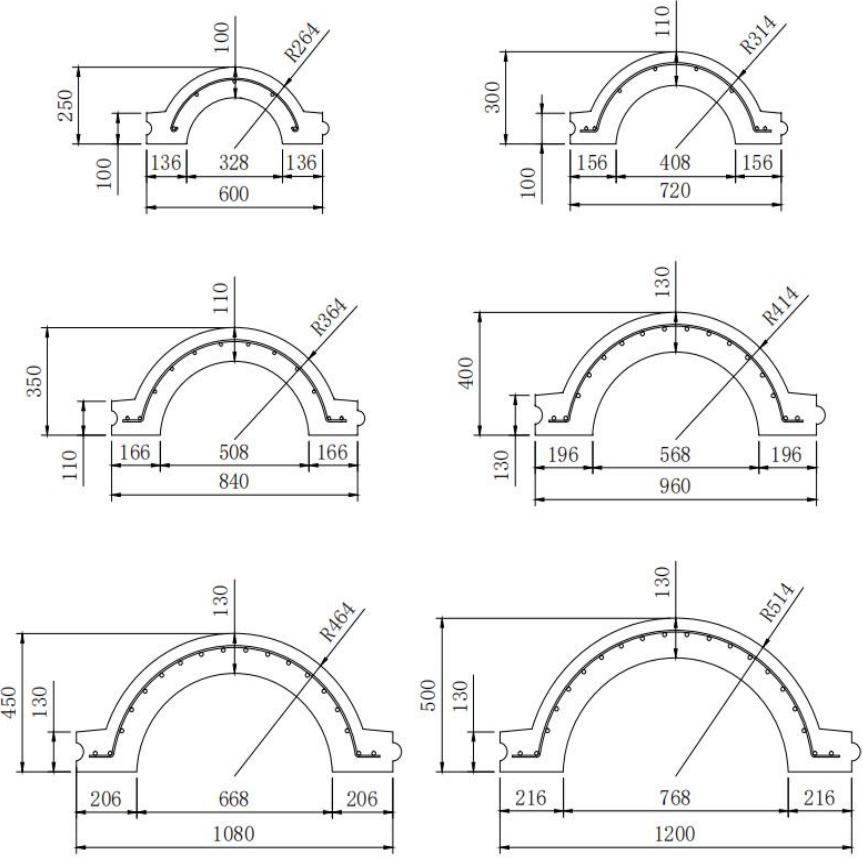

■ 产品规格： 弧形板桩按照截面高度 分为：250mm、300mm、 350mm、400mm、 450mm、500mm等六种 规格，常用规格为 250mm、300mm、 450mm型。

■ 产品标识： 产品按代号、规格、型号、长度、标准编号顺序进行标记。 如：截面高度250mm、长度8米，Ⅱ型的预应力混凝土弧形板桩， 标记为：H-BZ-250-Ⅱ-8 Q/HNZG 05-2024
